Una aplicación importante para este tipo de circuito es la excitación de los canales de los amplificadores de audio en puente BTL, para multiplicar la potencia. Consulte los artículos correspondientes sobre cómo funciona esta configuración. Las señales obtenidas en las salidas de este circuito tienen la misma amplitud, pero las fases son opuestas. Finalmente, se debe cambiar el resistor de 47 k ohms para obtener el mejor rendimiento del circuito, sin distorsión, lo que se puede hacer con la ayuda de un generador de funciones y un osciloscopio de doble traza.

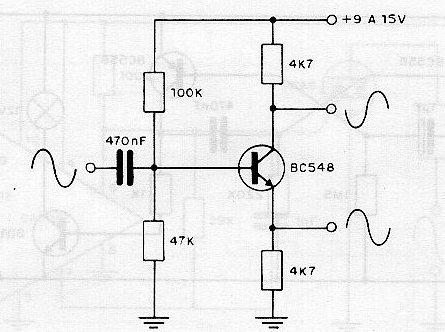

Inversor de fase
