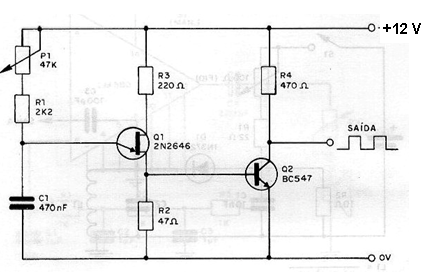

Los transistores uniuntura (UJT o TUJ) ya casi no se utilizan, pero aún existen interesantes circuitos didácticos que utilizan este componente. El circuito de la figura, alimentado por 12 V, genera una señal rectangular de baja frecuencia. La frecuencia de hasta unas pocas decenas de kilohertz depende de C1 y se establece en P1.
Oscilador rectangular con Unijuntura
