Para la banda de 7 a 10 MHz, L1 estará formada por 3 vueltas, L2 también y L3 por 16 vueltas de hilo entre 22 y 28 en una varilla de ferrita de 1 cm de diámetro. Para la banda de 10 a 16 MHz, L1 y L2 permanecen y L3 se reduce a 9 vueltas. El choque de RF está formado por 80 a 120 vueltas de hilo fino (32) en un resistor de 100 k x ½ W. La salida del receptor debe estar conectada a un buen amplificador y la antena debe ser externa con conexión a tierra. La energía se puede hacer con batería, ya que el consumo es muy bajo. Si el circuito no oscila o si no se logra la regeneración, invierta las conexiones L2. El FET puede ser reemplazado por el BF245.

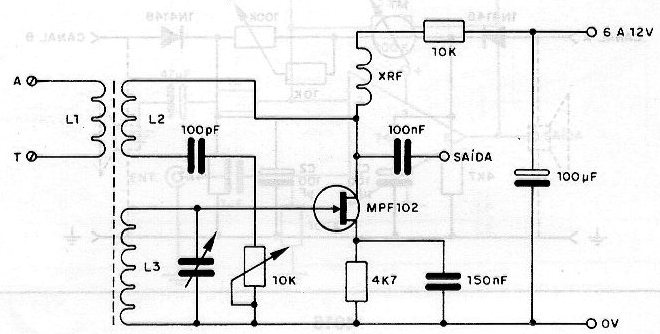

Receptor regenerativo de onda corta | Haga click en la imagen para ampliar |
