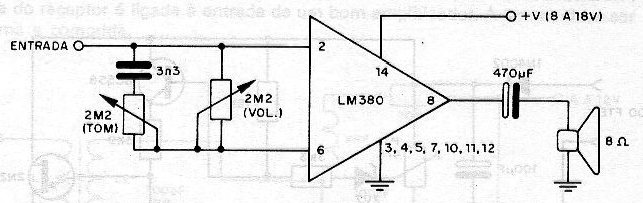

El LM380 ya no es un componente muy común en la actualidad, pero si el lector quiere aprovecharlo en el diseño de un pequeño amplificador (unos pocos vatios) para un intercomunicador, intercomunicador, etc. aquí va el circuito. Los pines de tierra deben soldarse en una gran área de cobre de la placa que servirá como disipador de calor. El circuito se puede alimentar con tensiones de 8 a 18 V y agrega un control de tono opcional. Este circuito también funciona como booster o caja amplificada para computadoras y MP3.
Amplificador con LM380 | Haga click en la imagen para ampliar |
