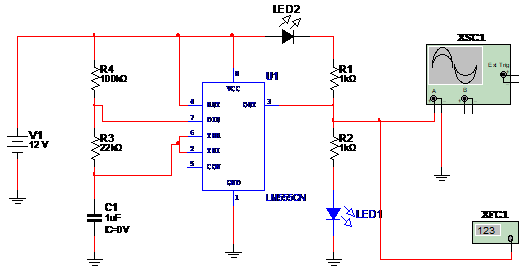

Este circuito hace que dos LED parpadeen alternativamente a una frecuencia que depende de R3, R4 y C1. Estos componentes se pueden cambiar en una amplia gama de valores. El circuito diseñado en el Multisim, se puede alimentar con voltajes de 5 a 12 V. Para 5 o 6 V, las resistencias en serie con los LED pueden ser de 300 y 470 ohmios respectivamente. Los LED pueden ser de cualquier color. En el dibujo, los instrumentos Multisim están conectados con fines de simulación.
Destellador doble con el 555
