Con diodos Zener de 15 V, esta unidad proporcionará salidas de 15 + 15 V y corrientes de hasta 50 mA. Se pueden usar diodos Zener de 6 V y los resistores R1 y R2 son de alambre con al menos 1 W de disipación. El secundario del transformador debe tener la tensión deseada en la salida o un poco más. Los electrolíticos deben tener tensiones al menos dos veces mayores que las encontradas en el punto del circuito donde operan.

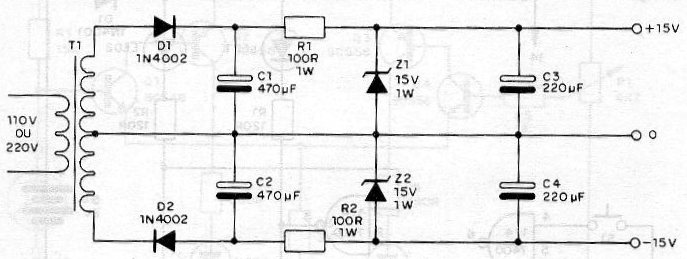

Fuente simétrica para operacionales | Haga click en la imagen para ampliar |
