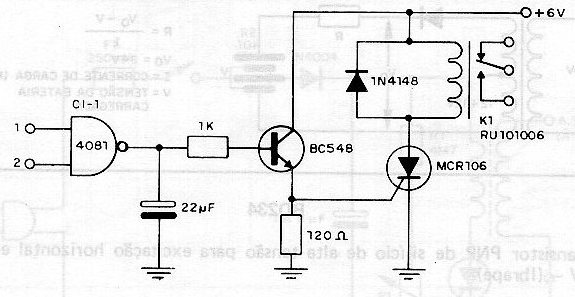

El relé de este circuito de shield sólo cierra sus contactos cuando hay coincidencia en la aplicación de los pulsos en las entradas 1 y 2. Una vez detectada la coincidencia, el relé se activa y se bloquea, porque se utiliza un SCR. Se debe usar una fuente de alimentación ligeramente mayor que la del relé para compensar la caída de 2 V que existe en el variador SCR. El circuito también puede funcionar con relés de 12 V. En este circuito se puede utilizar SCR equivalente al TIC106.
Detector de coincidencia
