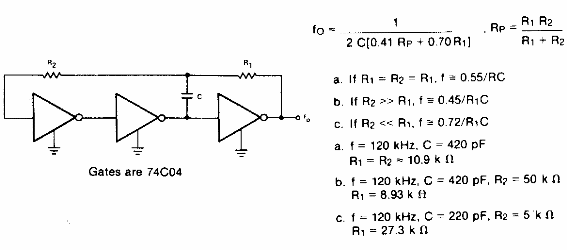

En la figura tenemos la configuración básica de un oscilador TTL con el 74C04. El circuito debe estar alimentado por 5V. Para los valores indicados en el circuito, la frecuencia es de 120 kHz.
Oscilador TTL
En la figura tenemos la configuración básica de un oscilador TTL con el 74C04. El circuito debe estar alimentado por 5V. Para los valores indicados en el circuito, la frecuencia es de 120 kHz.
