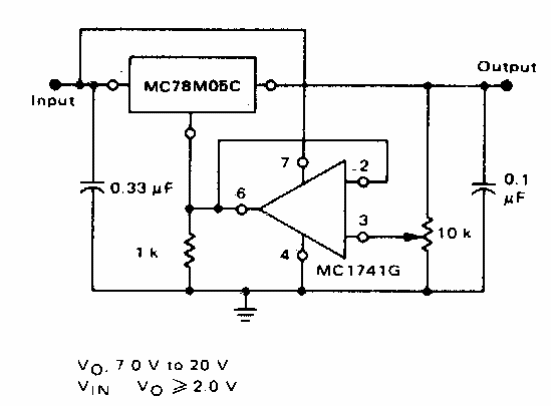

En la figura tenemos un circuito para un regulador regulable con funcionamiento. El operacional controla la tensión de un regulador de 3 terminales. El circuito se puede implementar con componentes equivalentes modernos.
Regulador ajustable con operacional
