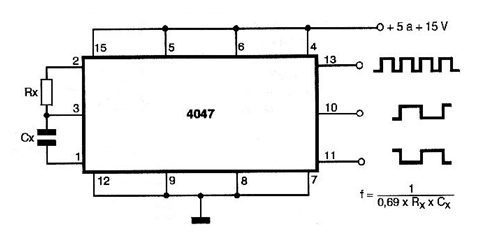

El circuito que se muestra en la figura genera señales rectangulares hasta 1 MHz con tres tipos de salida, como se indica en el propio diagrama. En los pinos 10 y 11 tenemos señales complementarias con la mitad de la frecuencia de la señal original que se obtiene en el pino 13. La frecuencia viene dada por los valores de Rx y Cx según la fórmula que se encuentra en el propio diagrama. El circuito se puede alimentar con tensiones de 3 a 15 volts.
Astable con el 4047
