Puente reversible para servo (CIR16030S)

Written by: Newton C. Braga
Category: Banco de circuitos

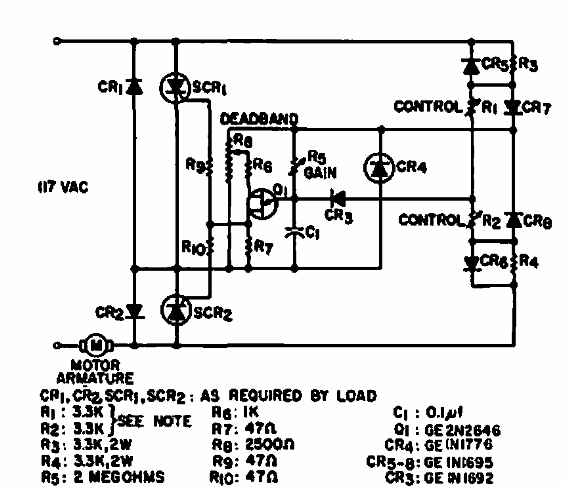

     Este circuito se encontró en la documentación de General Electric de 1967. Los componentes son de esa época. La carga depende de los SCR utilizados.



Puente reversible para servo
Puente reversible para servo
