Fuente de 20 V para amplificador (CIR15696S)

Written by: Newton C. Braga
Category: Banco de circuitos



     Esta fuente de amplificadores de 50 W por canal se encontró en una documentación de Delco de 1967. Los transistores son difíciles de obtener hoy en día.

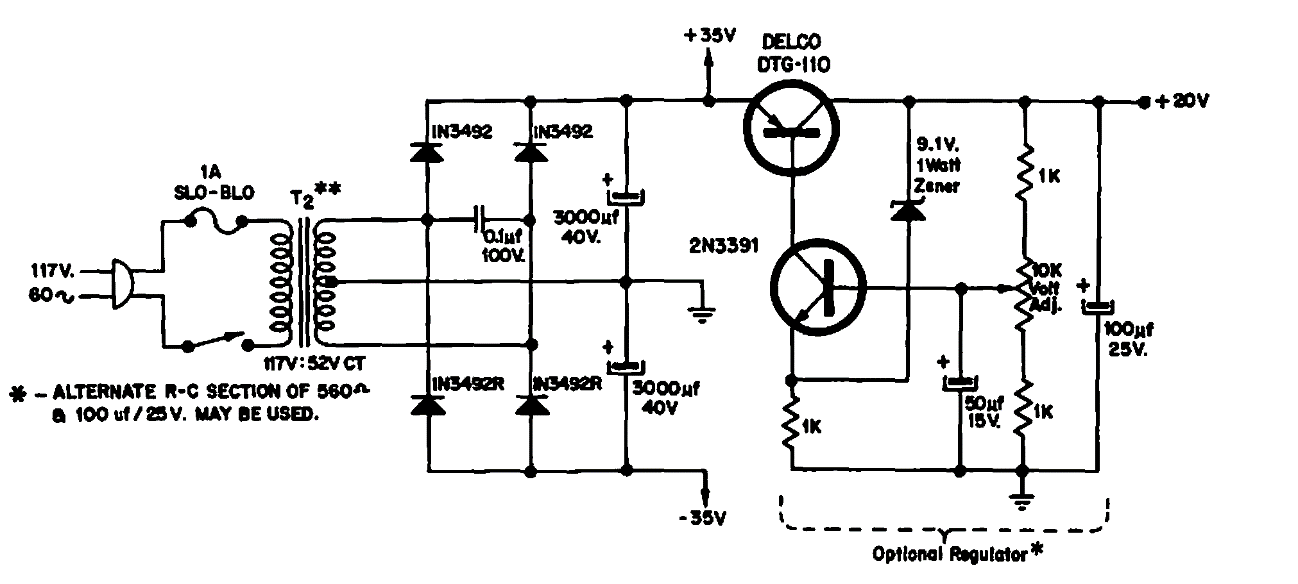

Fuente de 20 V para amplificador
Fuente de 20 V para amplificador | Haga click en la imagen para ampliar |
