Medidor de frecuencia (CIR14806S)

: Written by: Newton C. Braga; Category: Banco de circuitos

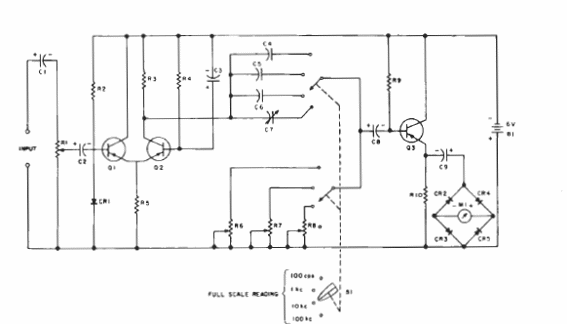

Encontrado en un manual de Sylvania de 1960, este circuito está destinado a medir la frecuencia de las señales de audio. Los transistores admiten equivalentes modernos.

Medidor de frecuencia
