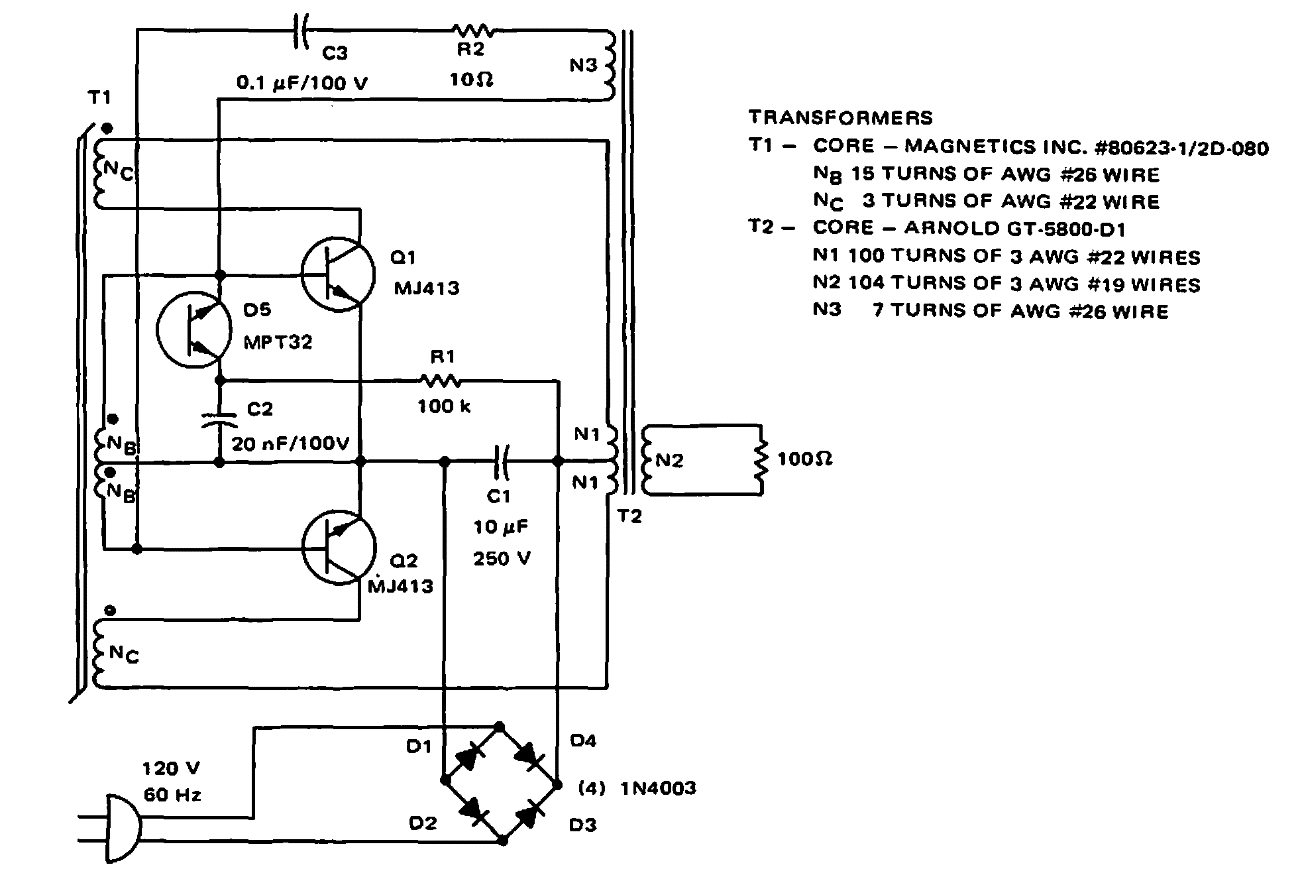

Inversor de 15 kHz con 60 Hz (CIR14531S)

Este circuito se encontró en un manual de Motorola de 1968. Como se puede obtener 20 V a 15 kHz desde 120 V x 60 Hz. Los componentes son de la época.

Inversor de 15 kHz con 60 Hz | Haga click en la imagen para ampliar |
