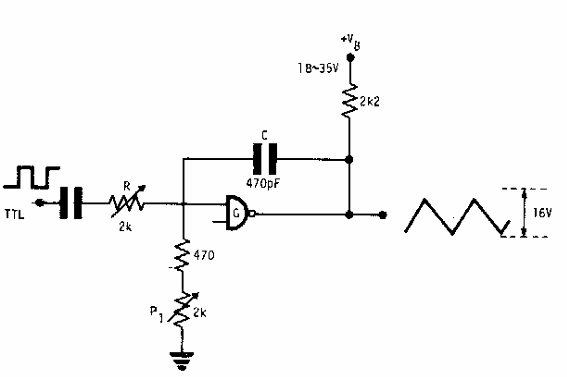

Este circuito convierte señales cuadradas (rectangulares) en señales triangulares con una amplitud típica de 16 V como fuente de alimentación. La entrada puede ser TTL. La fuente de alimentación puede estar entre 18 y 35 V y la frecuencia es del orden de 100 kHz para los componentes sugeridos.
Convertidor cuadrado a triangular
