Amplificador 10 W (CIR13513S)

Written by: Newton C. Braga
Category: Banco de circuitos

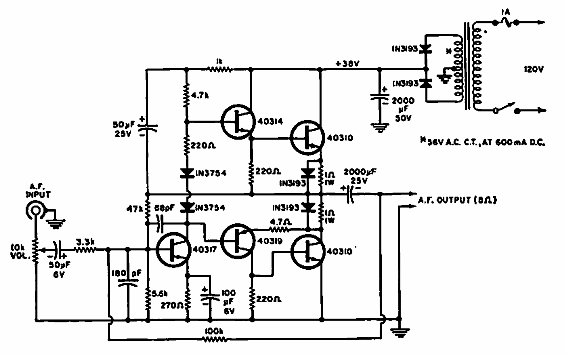

    Este circuito de alta calidad con simetría complementaria se encontró en una Electronics World de 1966. Se puede hacer con transistores modernos como las series BD o TIP.



Amplificador 10 W
Amplificador 10 W
