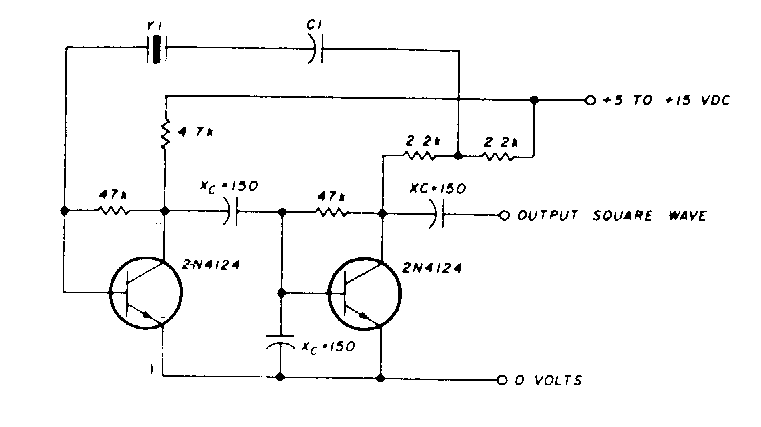

Este circuito es de una documentación de los años 60. El capacitor C1 puede estar entre 20 pF y 0.01 uF dependiendo de la frecuencia generada. Se pueden emplear transistores equivalentes.
Oscilador de cristal de 10 a 150 kHz | Haga click en la imagen para ampliar |
