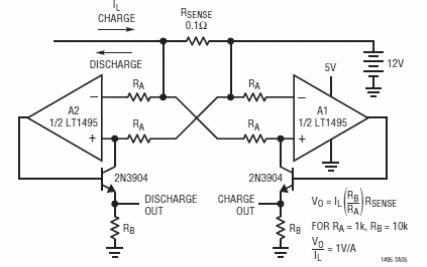

Este circuito se basa en Linear Technology LT1495 y se encontró en un manual de 2005. El circuito es bidireccional y controla tanto la carga como la descarga de la batería. Al lado del diagrama están las fórmulas para calcular los componentes.



Monitor de corriente de batería
Monitor de corriente de batería
