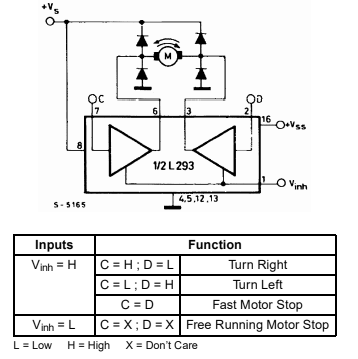

En la figura tenemos un control de motor bidireccional con el L293 configurado como puente H. El circuito es de la hoja de datos del componente ST Microelectronics. El circuito integrado estará equipado con un disipador de calor y una corriente máxima de 1 A.
Puente H con el L293
