Este oscilador de cristal produce una señal en el rango de 27 MHz, dependiendo del cristal. El circuito es de una publicación europea antigua y se pueden utilizar transistores equivalentes. La fuente de alimentación es de 6V y los capacitores deben ser de cerámica de buena calidad.

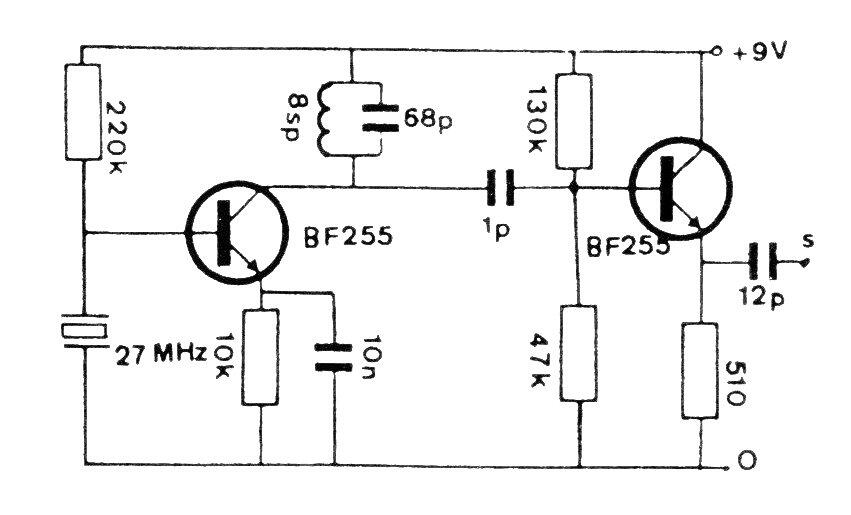

Oscilador para 27 MHz | Haga click en la imagen para ampliar |
