Este circuito se encontró en una documentación europea de los años 80. Utiliza la frecuencia de la red para probar electrolíticos de 10 uF a 1000 uF y puede usarse en la indicación de un multímetro común en una escala de baja corriente o un instrumento analógico. El resistor R8 se obtiene experimentalmente en función de las características del indicador. El transistor puede ser el BC548.

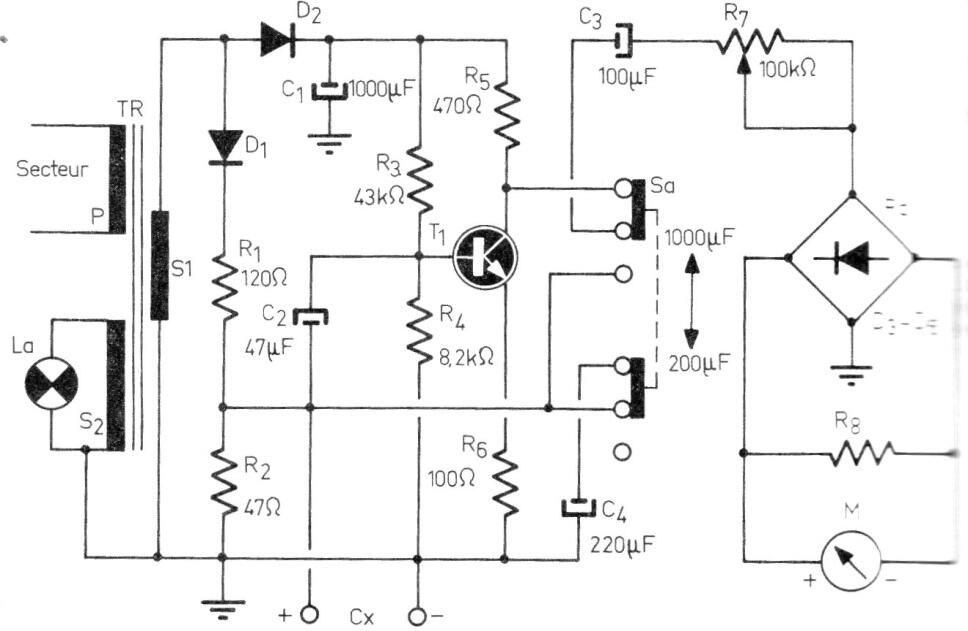

Capacímetro para electrolítico | Haga click en la imagen para ampliar |
