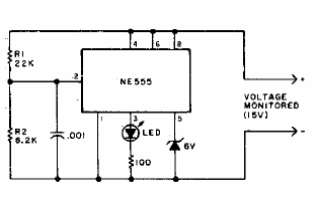

Este circuito indica cuándo la tensión monitoreada cae por debajo del valor determinado por el divisor formado por R1 y R2. En los valores indicados, el LED se ilumina cuando una fuente de 15 V cae por debajo de 12 V. El circuito es de documentación antigua.
Indicador de baja tensión
