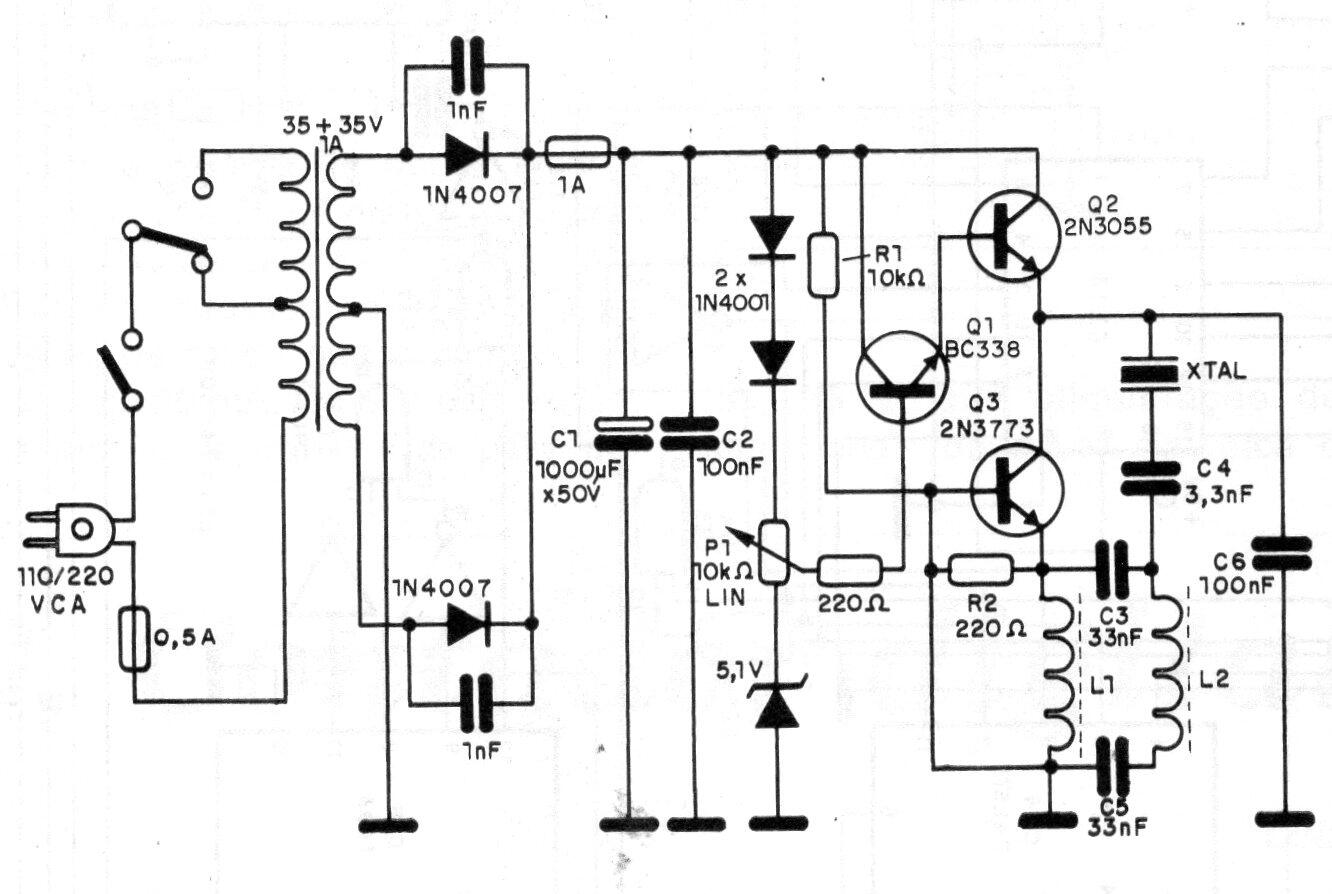

Este circuito se encontró en una publicación de 1993. La bobina L1 consta de 12 vueltas en núcleo de ferrita de 12 mm de diámetro y 20 mm de largo y L2 de 8 vueltas de alambre 28 en un núcleo de 8 mm de diámetro. El cristal es un transductor de ultrasonido cerámico. El circuito incluye la fuente de alimentación.
Fisioterapia por Ultrasonido | Haga click en la imagen para ampliar |
