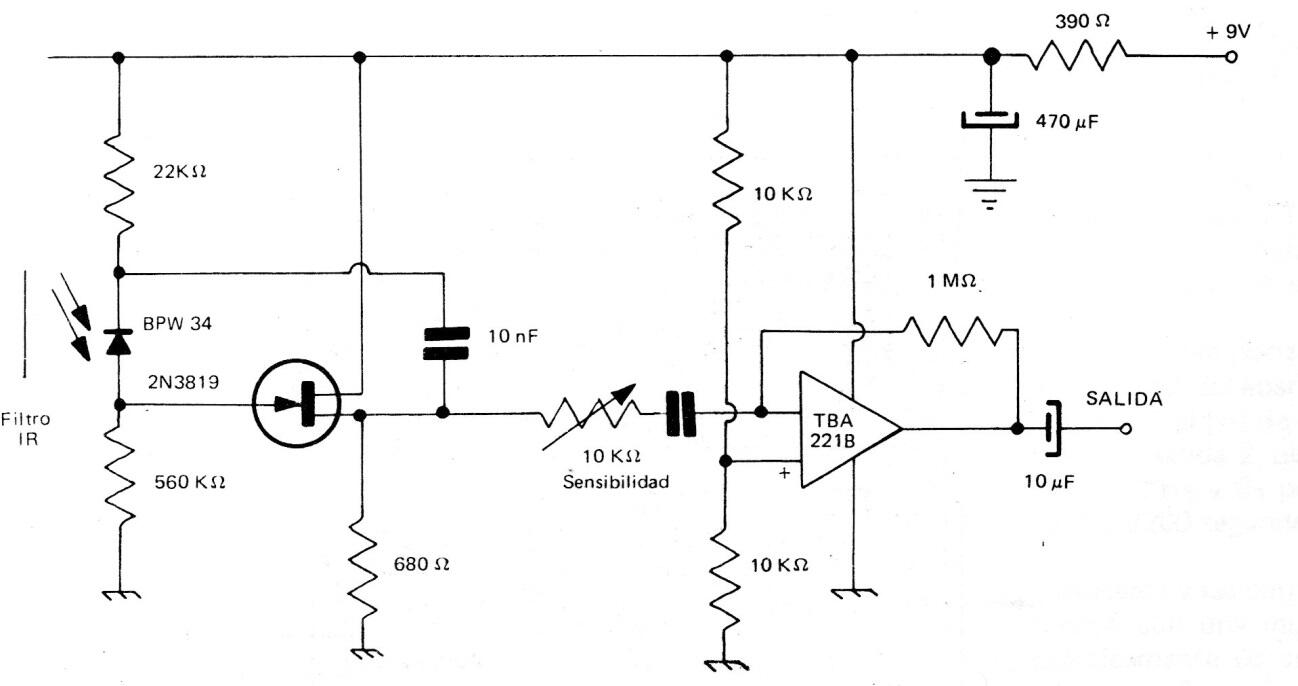

Este es el circuito receptor para el transmisor anterior (CIR11814S). El receptor es un fotodiodo infrarrojo que para un mayor alcance debe usar funciones ópticas o incluso un filtro. La señal es un tono de audio. El amplificador operacional es poco común hoy en día, y se pueden probar equivalentes más modernos.
Receptor de infrarrojos | Haga click en la imagen para ampliar |
