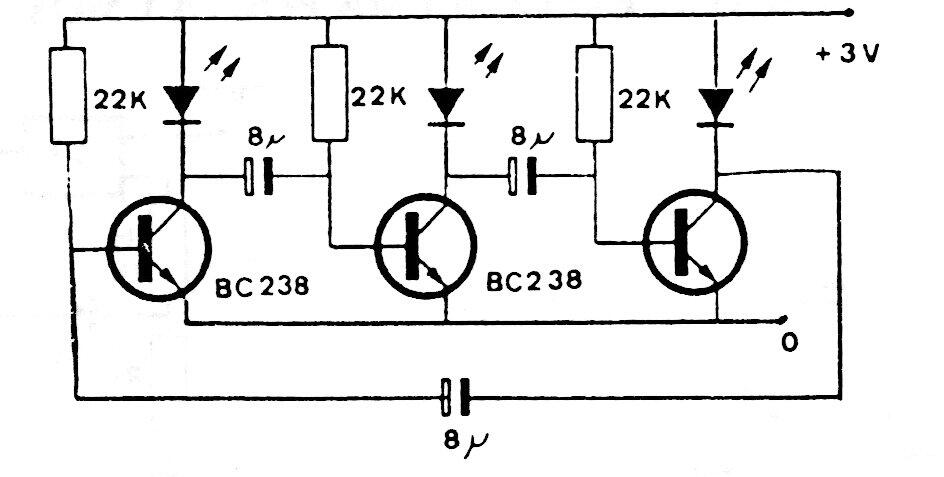

Este circuito genera una salida múltiple con 3 salidas y cuya frecuencia depende de los valores de los capacitores utilizados. Con los valores indicados tenemos la producción de una señal de muy baja frecuencia. El circuito hace que los LED parpadeen en un modo casi secuencial.
Oscilador de anillo | Haga click en la imagen para ampliar |
