Este paso de amplificador de audio de baja potencia fue muy común en dispositivos alimentados por batería de los años 60 y 70. El circuito es de una publicación de la época y los transistores utilizados admiten equivalentes con cualquier cambio en las resistencias de polarización. Los transformadores son componentes críticos para un ensamblaje.

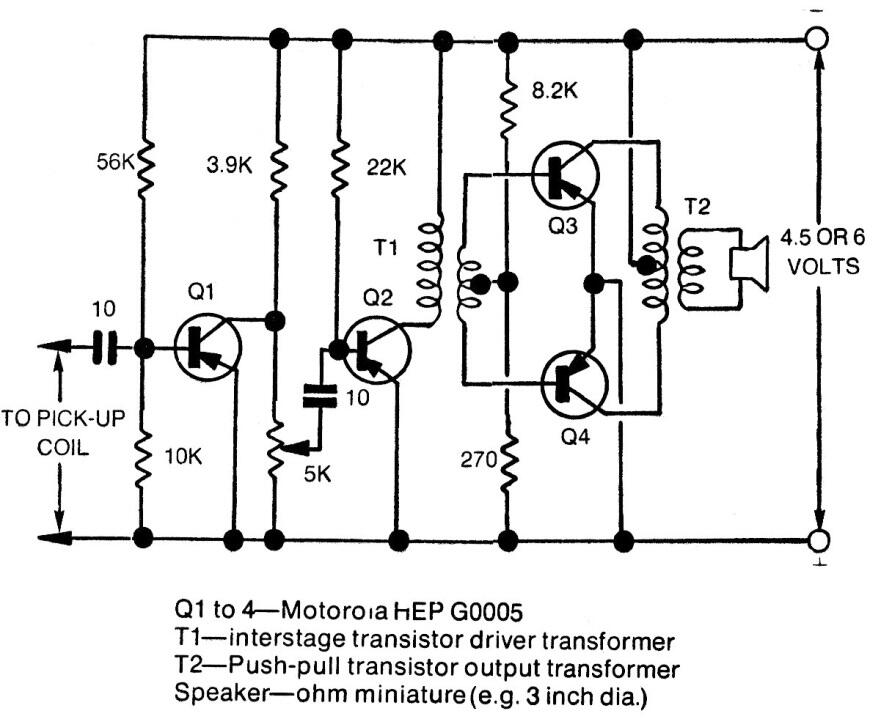

Amplificador Push Pull de baja potencia | Haga click en la imagen para ampliar |
