Este circuito se diseñó originalmente para la alarma CIR12143S, pero también es adecuado para cualquier alarma que utilice una batería de 12V o una fuente de alimentación. Es un excelente cargador automático de batería y el TIP130 debe montarse en un disipador térmico. El circuito es de una documentación de 2002.

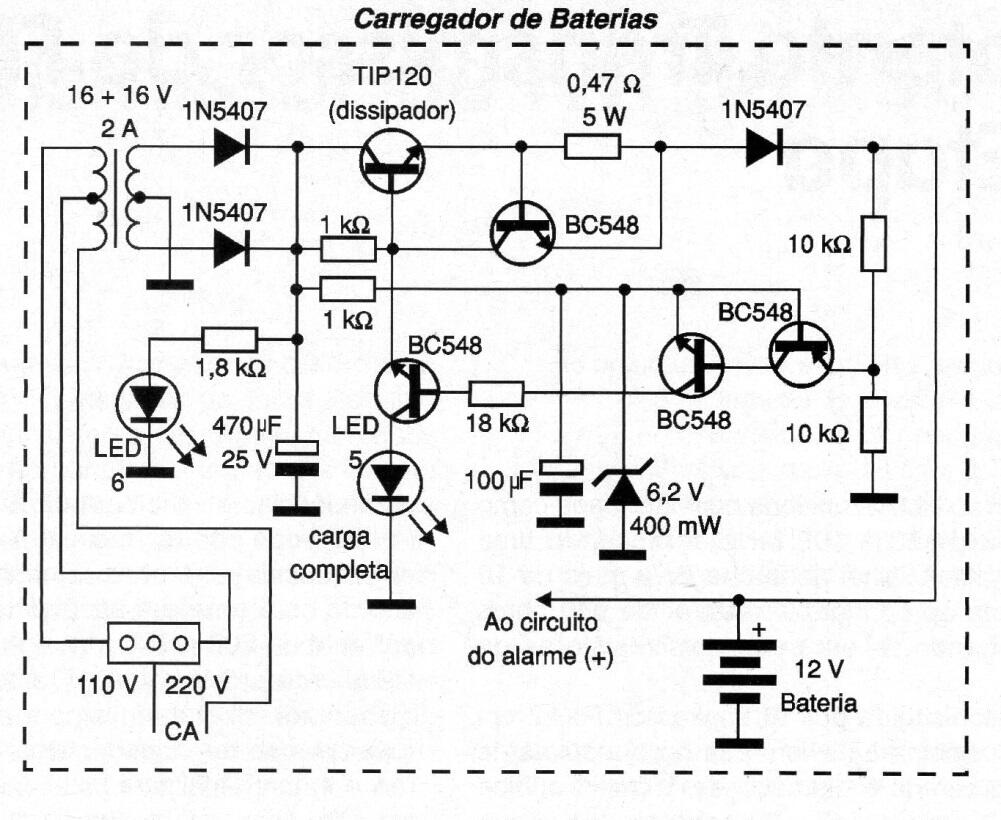

Cargador de alarma | Haga click en la imagen para ampliar |
