La salida de este seguidor de señal es un auricular con una impedancia de al menos 1 k ohm. La fuente de alimentación consta de baterías o dos baterías de 9 V, ya que es simétrica. Es conveniente aislar el circuito de las tensiones de CC agregando un condensador de 100 nF en serie con la entrada. El circuito es de documentación antigua de 1977.

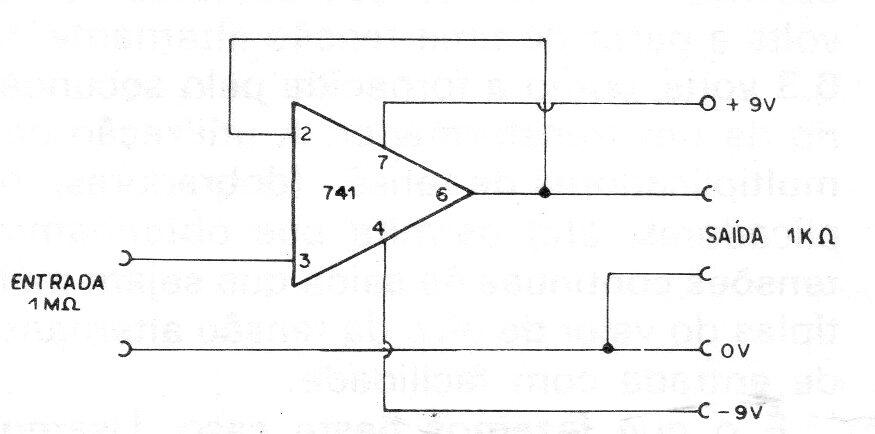

741 seguidor de señal | Haga click en la imagen para ampliar |
