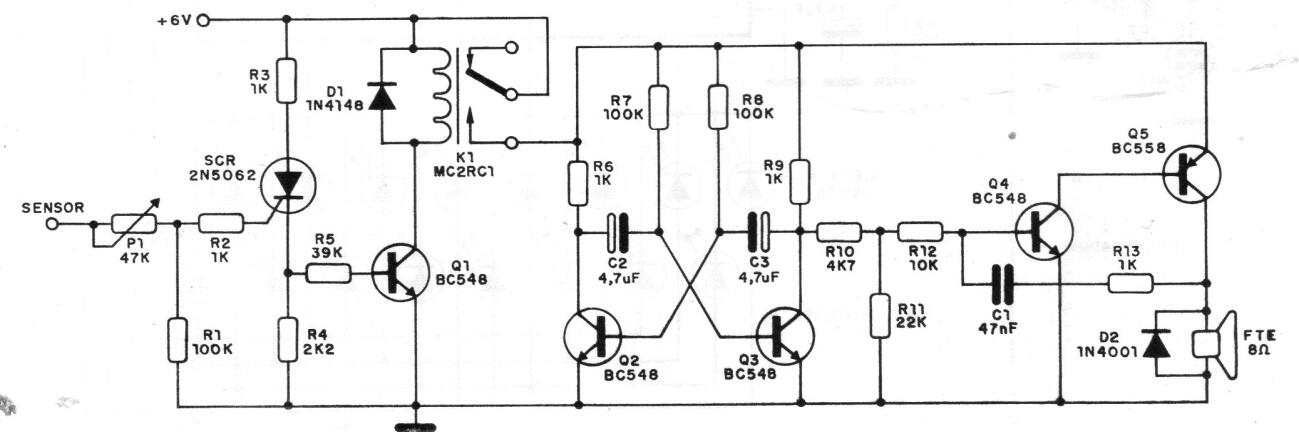

Encontramos este circuito en una publicación de 1988. Un toque del sensor hace que el relé dispare y dispare una sirena intermitente de buena potencia. El circuito puede ser alimentado por baterías (6 V) pero también de fuentes de 6 a 12 V si Q4 se puede reemplazar por un TIP32 con un disipador térmico para una mayor potencia de audio. El relé debe estar de acuerdo con la tensión de alimentación.



Alarma de toque
Alarma de toque | Haga click en la imagen para ampliar |
