Este importante circuito didáctico TTL se encontró en una documentación de 1988. El circuito debe ser alimentado por 5 V y el cambio de fase se puede cambiar cambiando los resistores y capacitores al lado del 555. El circuito alimenta dos juegos de 3 LED amarillos. verde y rojo, pero se pueden proporcionar pasos de potencia para el control de la lámpara.

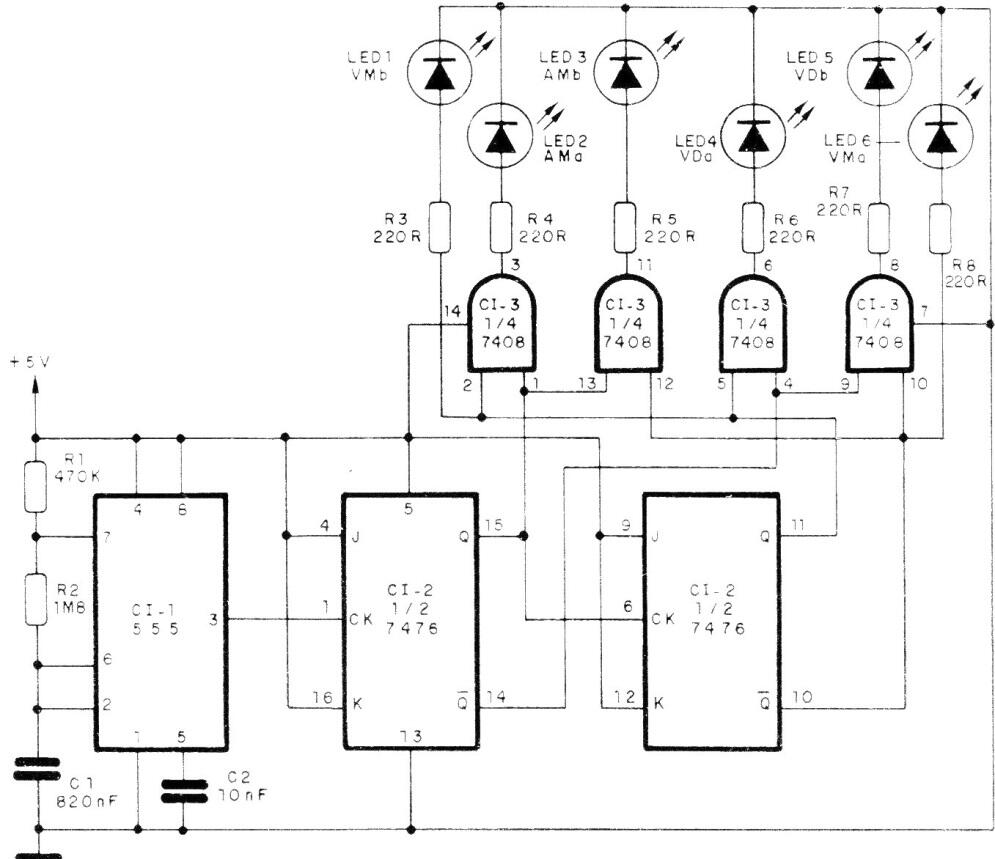

Semáforo digital TTL | Haga click en la imagen para ampliar |
