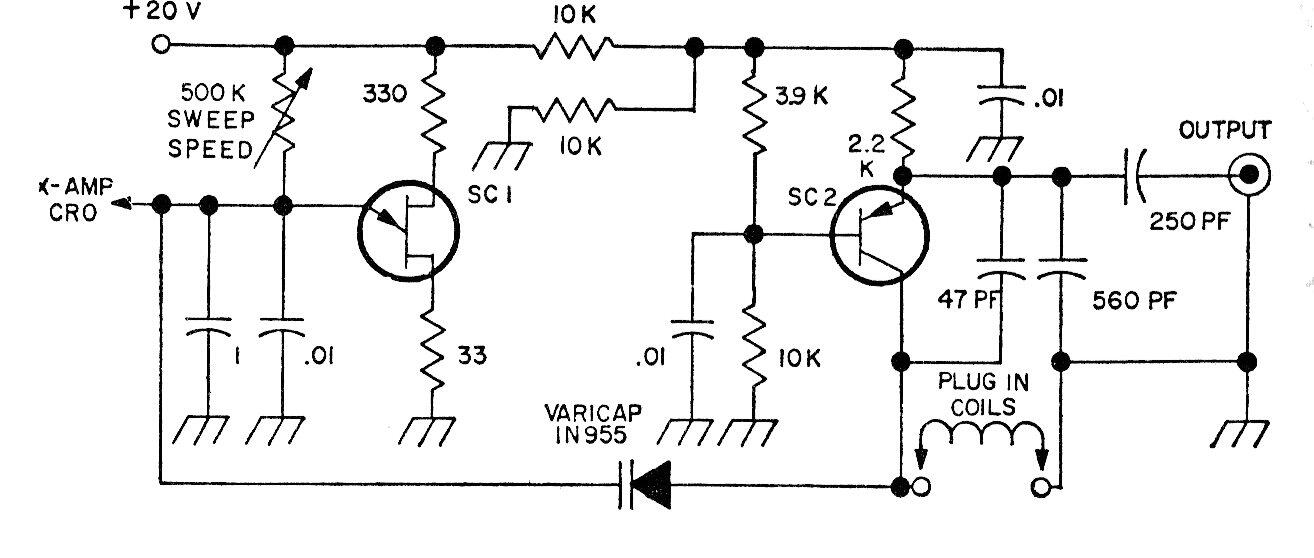

Este simple circuito generador de barrido se ha encontrado en la documentación antigua, pero aún puede implementarse fácilmente por los componentes que utiliza. El transistor bipolar puede ser cualquier PNP que alcance la frecuencia deseada. La bobina determinará la frecuencia central de operación del circuito.
60 MHz 60 kHz generador de barrido | Haga click en la imagen para ampliar |
