Esta es una de las muchas configuraciones de doble oscilador que se pueden encontrar en esta sección y en este sitio. En particular, encontramos esto en una documentación estadounidense de la década de 1970, con componentes computados para generar una señal de 100 Hz. El potenciómetro ajusta el punto de oscilación, pero también puede usarse para obtener oscilaciones amortiguadas. El capacitor sin valor puede ser de 47 nF y el resistor de 4k7.

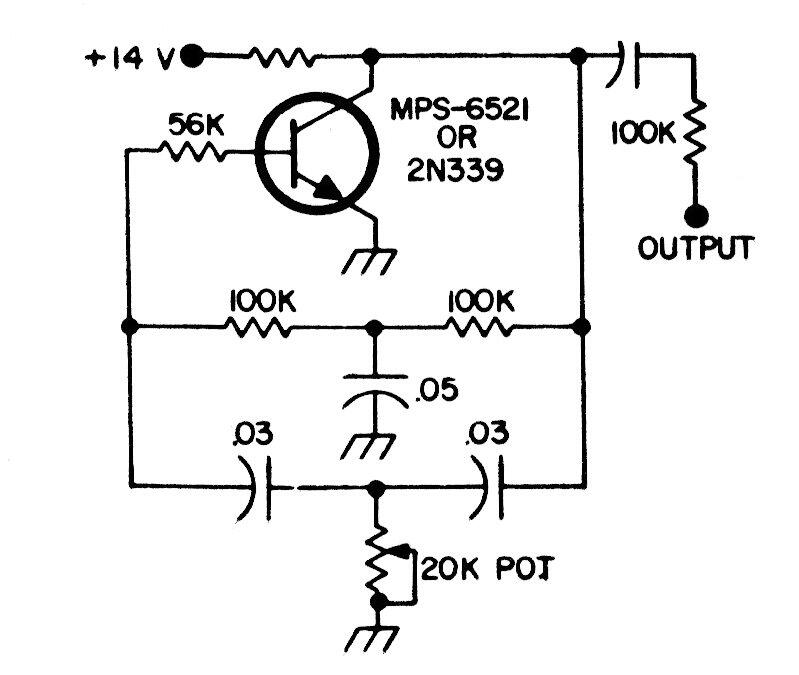

Oscilador doble T | Haga click en la imagen para ampliar |
