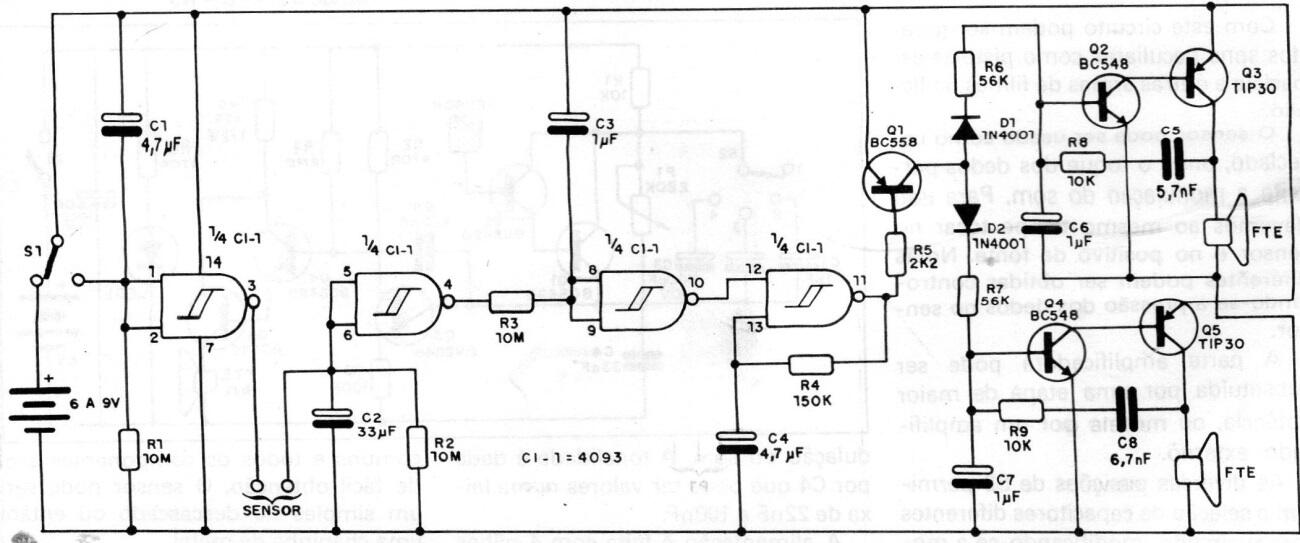

En la figura tenemos el diagrama de una alarma básica con circuitos CMOS y transistores obtenidos de una documentación de 1988. El circuito incluye el sistema de advertencia que produce sonidos a partir de dos osciladores. Los sensores tipo NA están conectados en los puntos indicados en el diagrama. La energía puede ser suministrada por baterías y el consumo es muy bajo en la condición de espera.
