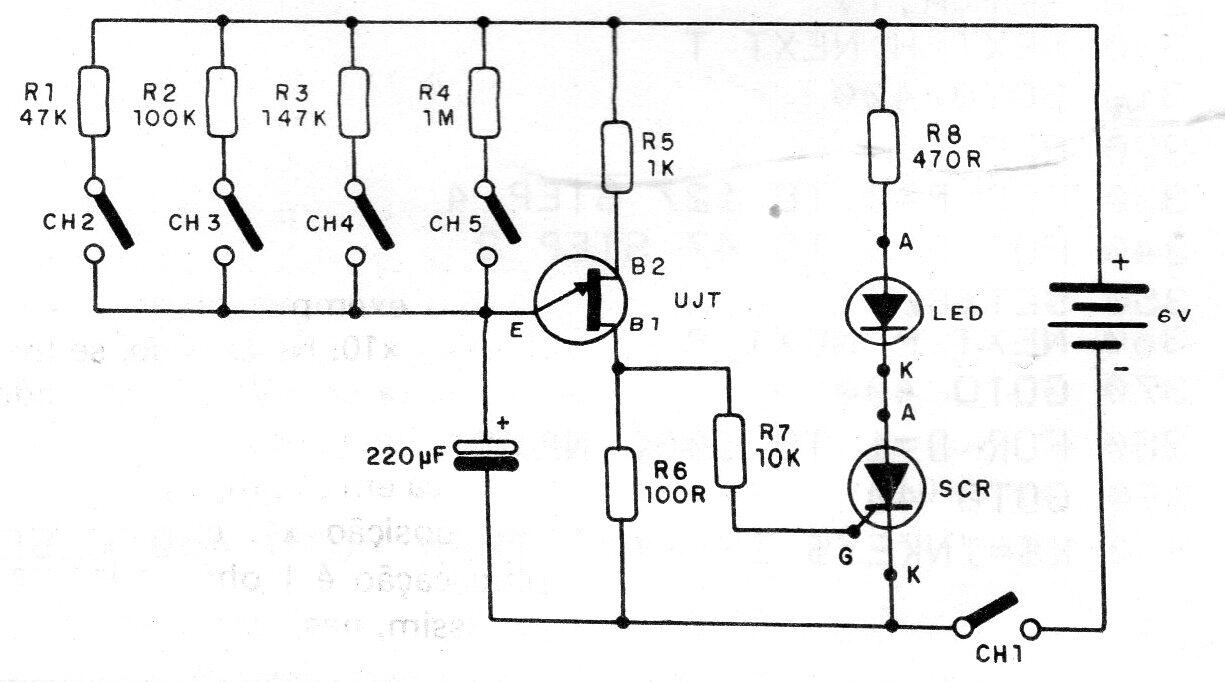

Este temporizador de 10, 25, 45 segundos y 5 minutos tiene sus tiempos seleccionados por los interruptores. El circuito controla los LED, pero al aumentar la tensión de alimentación a 9 V se puede activar un relé de 6 V, considerando la caída de 2 V en el SCR. También se pueden obtener intervalos más grandes al aumentar el capacitor.
Minitimer com unijuntura | Haga click en la imagen para ampliar |
