Este es un circuito de derivación que se utiliza en un multímetro, expandiendo sus escalas para medir corrientes altas. Para conocer la nueva escala completa, use la escala de voltaje de 1.5 V y divida 1.5 por la resistencia para tener el fondo aproximado de la escala. Los resistores deben ser de un buen cable de disipación para las corrientes más altas y la precisión de la medición depende de estos componentes.

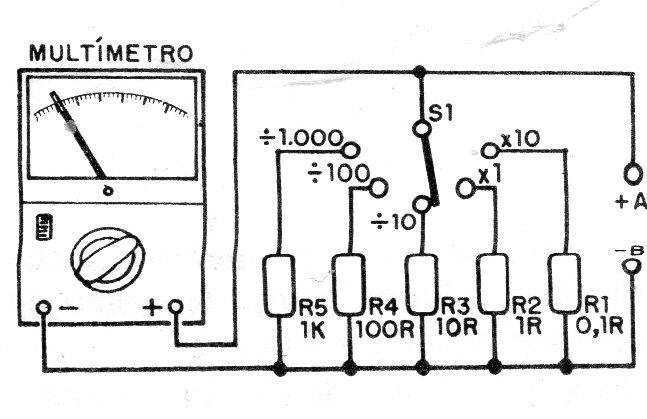

Medidor de corrientes altas AC y DC | Haga click en la imagen para ampliar |
