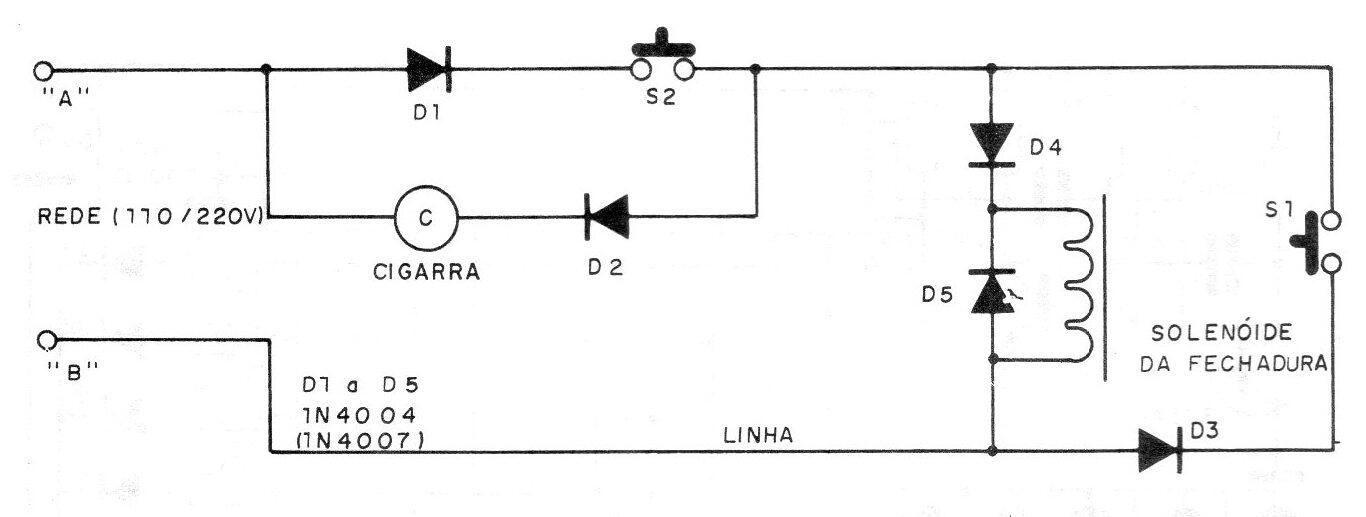

El circuito que mostramos se encontró en una publicación de 1992 que se ejecuta como una línea doble para los porteros electrónicos. Al presionar S1, la corriente circula de B a A a través de D2 y D3, activando la cigarra y anunciando la visita. Para abrir la puerta, presione S2, que será atravesada por una corriente de A a B, pasando de D1 a D4. Esto es mediante la activación del solenoide de apertura. Los diodos separan el circuito de llamada del circuito de apertura.
Puerta bajo control | Haga click en la imagen para ampliar |
