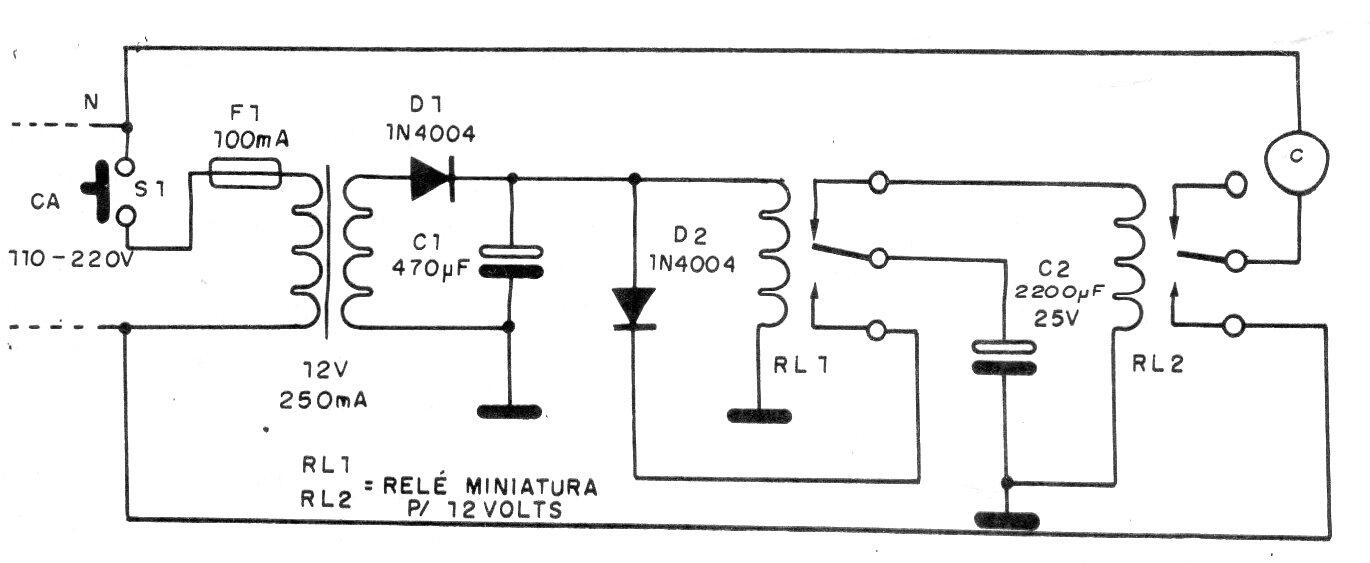

Este circuito está destinado a limitar el tiempo de llamada de una campana. Incluso si mantiene presionado el botón durante un tiempo prolongado, el timbre solo sonará durante un tiempo limitado, determinado por el capacitor C2. El circuito utiliza dos relés de 12 V según el transformador.
Protector timbre | Haga click en la imagen para ampliar |
