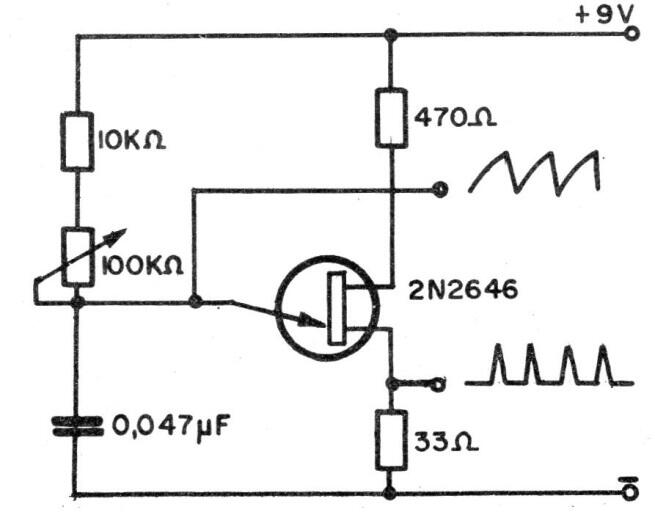

Este es el circuito tradicional de oscilador de relajación con transistor unijuntura r para la banda de audio. La fuente de alimentación se puede hacer con voltajes de 6 a 20 V y las formas de onda de las señales obtenidas están al lado del diagrama.
Oscilador Unijuntura | Haga click en la imagen para ampliar |
