Este interesante filtro de paso de banda que utiliza un amplificador operacional 741 tiene su frecuencia de corte determinada por la tensión aplicada en la entrada. Para el filtro indicado, la frecuencia puede variar entre 1 kHz y 5 kHz, pero los componentes se pueden cambiar para operar en otras frecuencias. La fuente de alimentación puede estar entre 6 y 15 V y debe ser simétrica

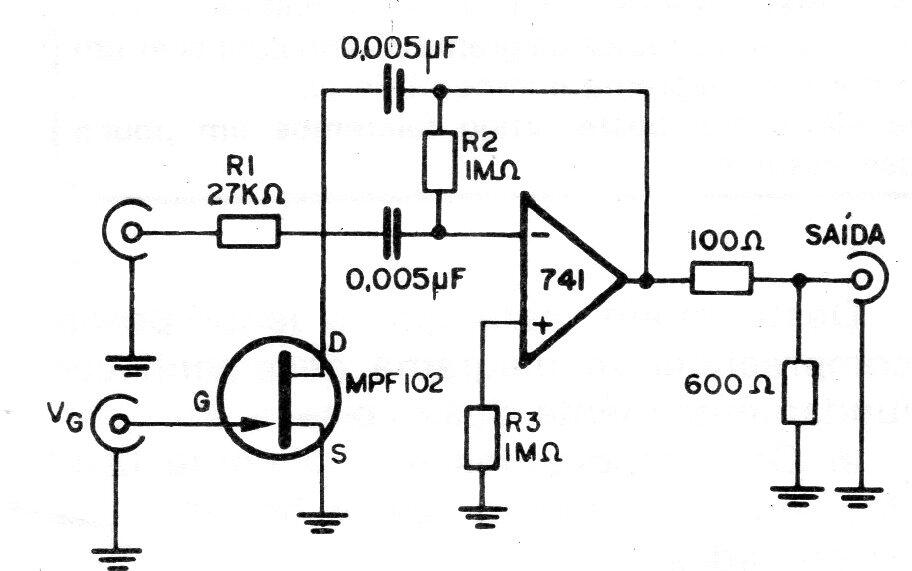

Filtro Controlado por Tensión | Haga click en la imagen para ampliar |
