Este sencillo comprobador de capacitores es adecuado para electrolíticos de 1 uF. En una posición de S1, el capacitor bajo prueba se carga y en la otra posición se descarga durante un tiempo que depende de la selección de S2. El tiempo se controla mediante parpadeos de LED cuya frecuencia se establece en P1. En este momento, con los capacitores de referencia podemos determinar el valor del capacitor que se está probando.

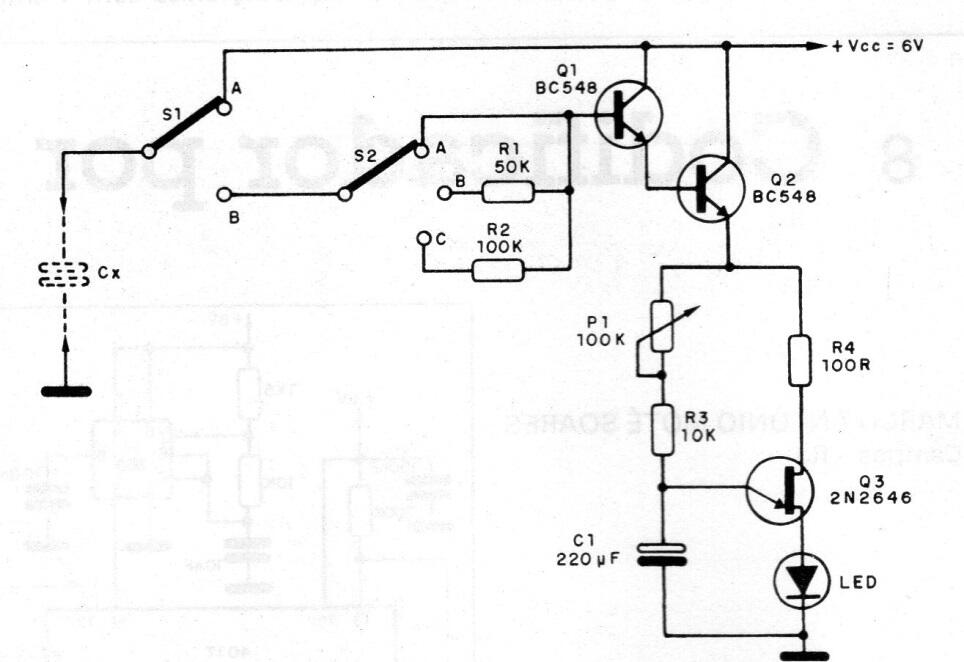

Probador de capacitores | Haga click en la imagen para ampliar |
