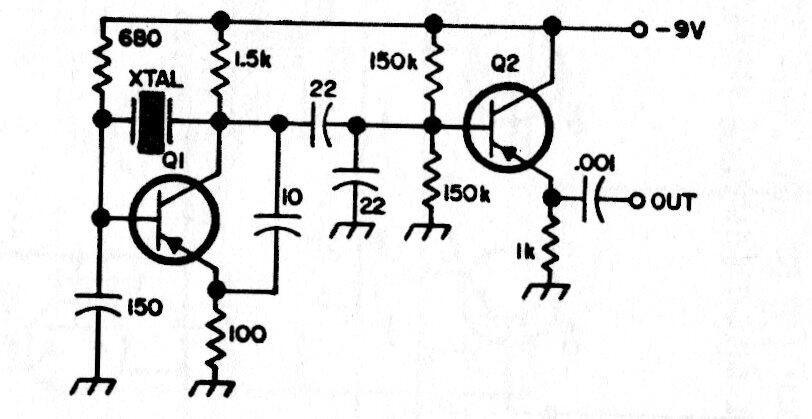

Este circuito se puede usar para generar señales de 300 kHz a 10 MHz, dependiendo del cristal utilizado. Lo encontramos en la documentación de la década de 1980. Su principal ventaja es que no necesita bobinas. El transistor puede ser 2N2222.
Oscilador a cristal de 300 kHz a10 MHz | Haga click en la imagen para ampliar |
