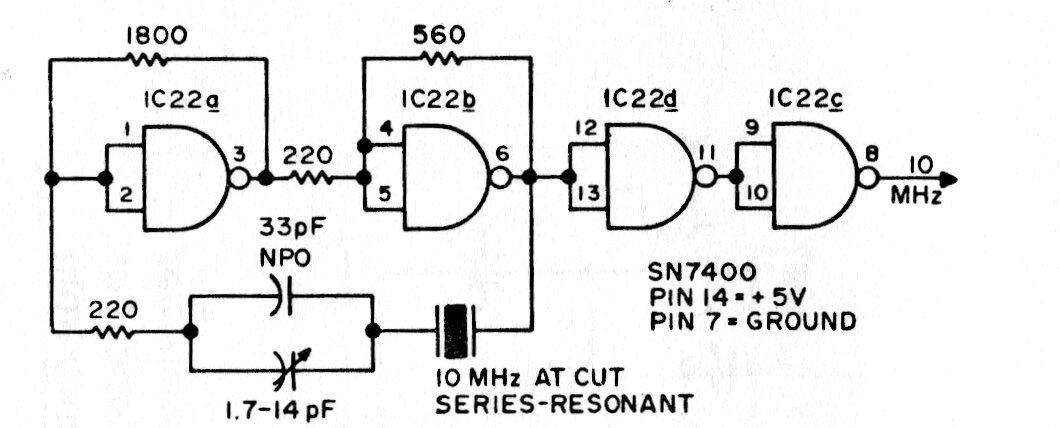

Encontramos este circuito en una documentación antigua del circuito. El TTL es el 7400 y la alimentación debe suministrarse con 5 volts. El circuito oscilará en otras frecuencias más bajas según el cristal utilizado.
Oscilador TTL 10 MHz | Haga click en la imagen para ampliar |
