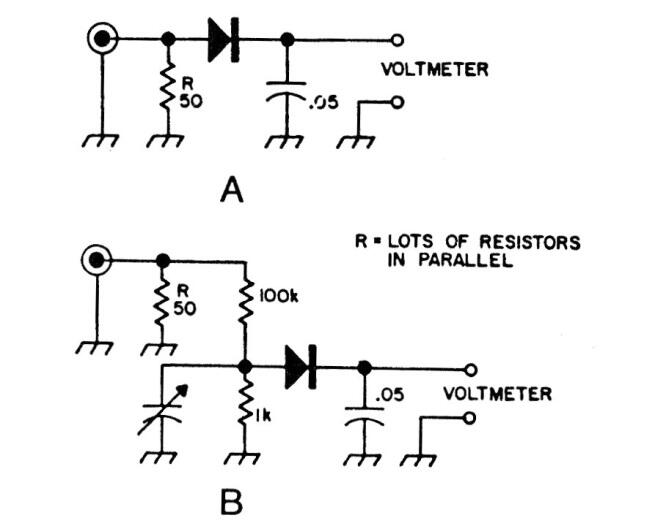

Estos circuitos utilizan cargas de 50 ohms para permitir el uso de un voltímetro para evaluar la salida de un transmisor. El resistor de 50 ohms debe tener potencia de acuerdo con el transmisor que se está probando. El diodo se utiliza comúnmente. El primer circuito es para baja potencia y el segundo para alta potencia (más de 5 W).
Cargas fantasma para transmisores | Haga click en la imagen para ampliar |
