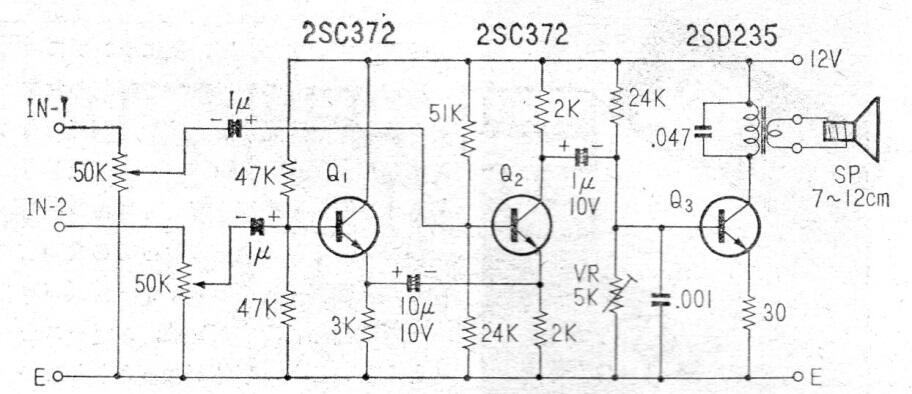

Este pequeño amplificador de potencia hace uso del transformador de salida dado su tiempo de diseño. De hecho, el circuito proviene de una documentación japonesa de 1973 y debe ser alimentado con una tensión de 12 V. Los transistores son de la época y se pueden probar los equivalentes modernos.
Amplificador Transistorizado Pequeño | Haga click en la imagen para ampliar |
