Este es el receptor para el CIR11293S, pero se puede usar con otros transmisores que se encuentran en el sitio. El circuito puede ser alimentado por voltajes de 9 a 12 V de acuerdo con el relé utilizado. Encontramos el circuito en un artículo de 1974. Los transistores pueden ser tipos modernos como el BC548. El micrófono es de cerámica que alcanza la frecuencia emitida.

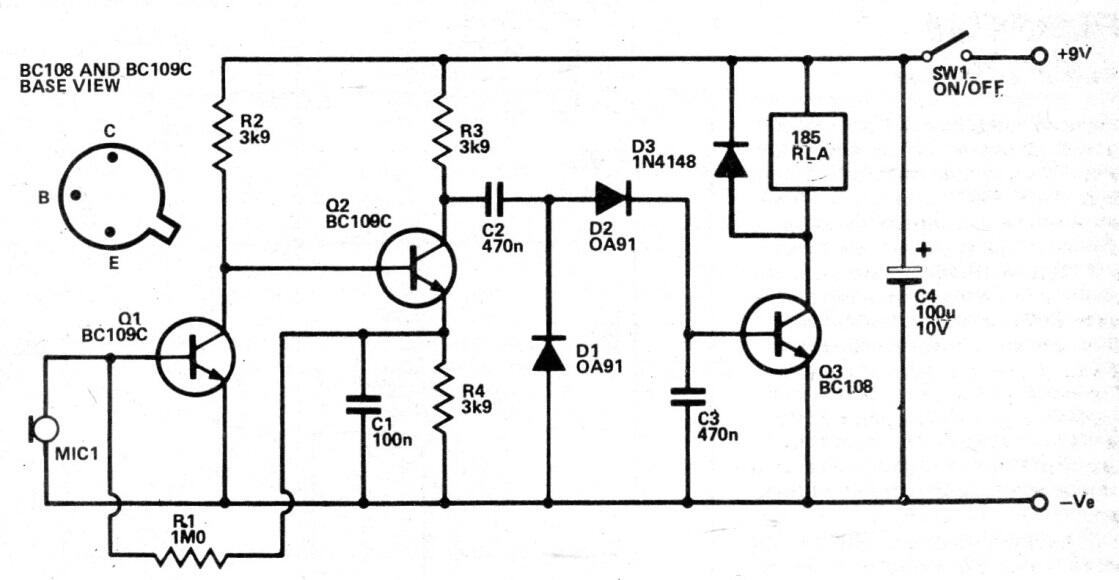

Receptor ultrasónico | Haga click en la imagen para ampliar |
