Encontramos esta alarma simple que utiliza un relé de doble contacto para obtener el bloqueo cuando se activa. El circuito también puede controlar una carga externa, como una sirena de energía. El circuito es de documentación inglesa de la década de 1980. El transistor puede ser el BC548.

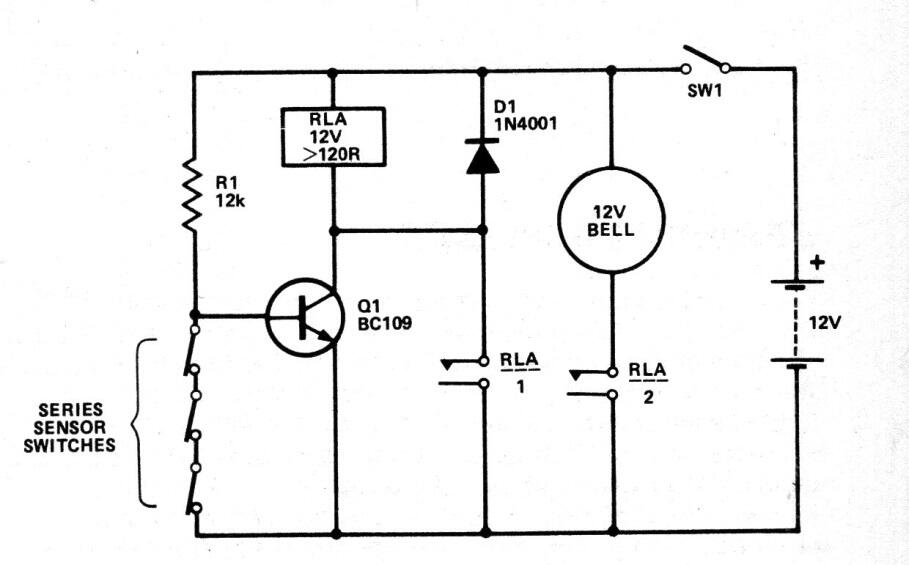

Alarma simple con traba | Haga click en la imagen para ampliar |
