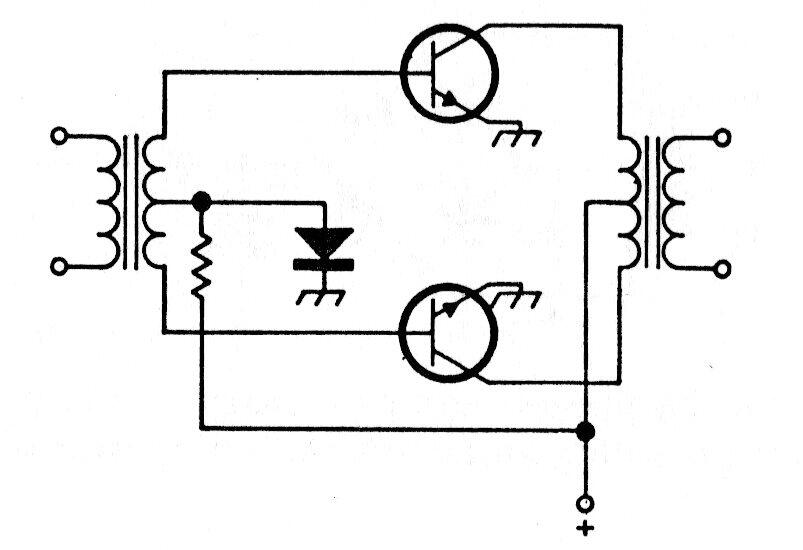

El circuito presentado muestra cómo usar un diodo en la compensación de temperatura de un paso de salida push-pull con transformadores y transistores. El diodo de uso general debe montarse en contacto con el disipador térmico en el que se encuentran los transistores.
Compensación de temperatura con diodo | Haga click en la imagen para ampliar |
