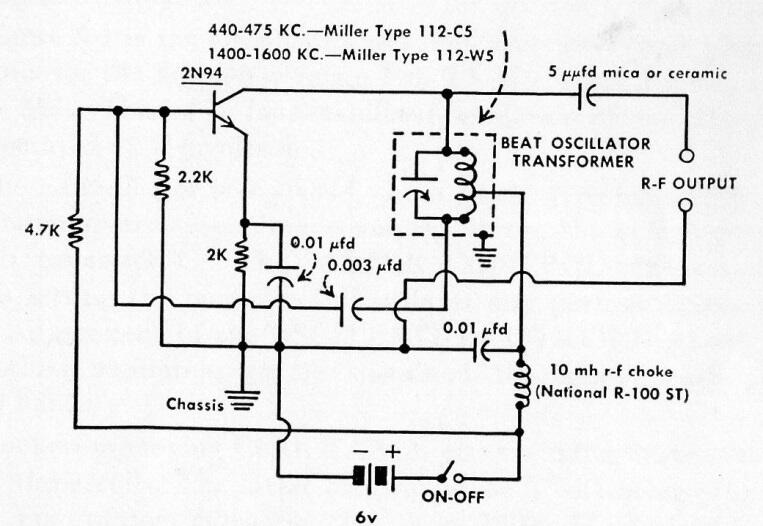

El oscilador de frecuencia BFO o Beat Frequency Oscillator se usa para recibir señales telegráficas moduladas o SSB. El circuito es de una documentación de Sylvania de 1856, utilizando componentes de la época. La bobina es un transformador IF de 455 kHz si esta es la frecuencia IF del receptor con la que debería funcionar.
BFO para receptores de comunicaciones | Haga click en la imagen para ampliar |
