Este eficiente filtro EMI tiene varias bobinas, L1 y L2 que consisten en 100 vueltas de 14 a 22 en una varilla de ferrita de 1 cm, L3 y L4 tienen 74 vueltas del mismo hilo y las otras vueltas tienen 50 vueltas del mismo hilo. Los capacitores son todos de cerámica de 100 nF x 600 V.

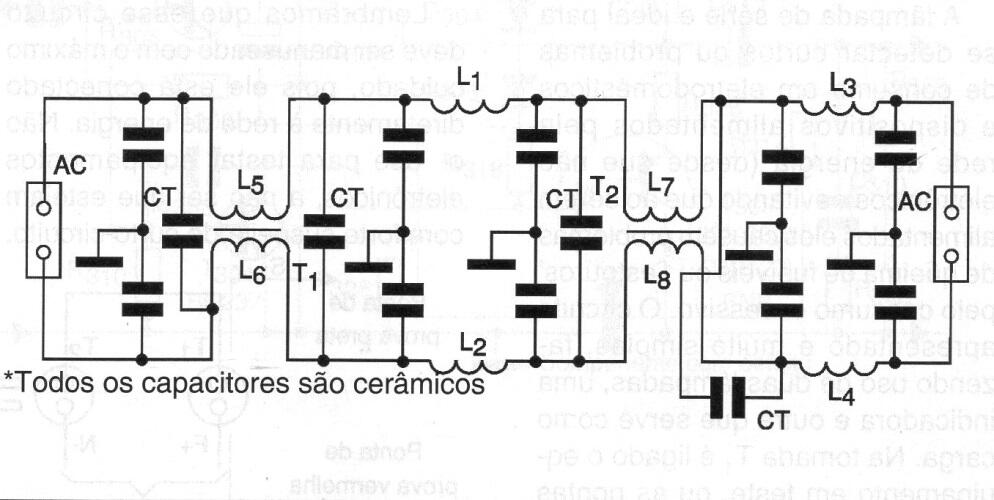

Filtro múltiple contra EMI | Haga click en la imagen para ampliar |
