Este circuito aumenta la señal de radios pequeñas y pequeños equipos de sonido alimentados por baterías. El transformador tiene un secundario de 6 + 6 V con 500 mA y el transistor de potencia debe estar equipado con un pequeño disipador de calor. P1 ajusta la excitación del circuito para una mejor calidad de sonido.

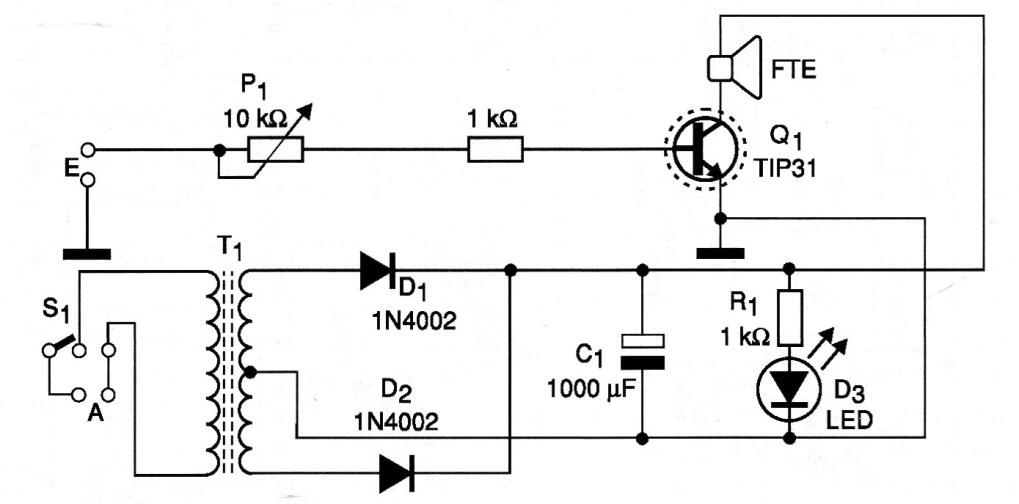

Paso de refuerzo simple | Haga click en la imagen para ampliar |
